Hallo Group, gibt´s jemand, der mir einen Plan zeichnen kann, wie ich o.g. Mikrofon an XLR-symmetrisch mit Phantomspeisung am Mixer anschließen kann? Mikrofon verträgt bis 20 V, Mixer hat 48 V, kann ich im XLR-Stecker Widerstand einlöten? Bleibt Symmetrie erhalten? Vielen Dank. Antwort per email wäre ideal. Riederk at web.de ich danke ganz sakrisch
Grundig GCMS 333 symmetrisch u. Phantomspeisung (2026 Update)
Jul 17, 2006
Last reply: vor 5 Monaten
2 Replies
Selm schrieb:
333-]Mikrofon anSo etwas?
formatting link
(70 kB)
Ist bei deinem Gerät auch ein 6-poliger DIN-Stecker dran? Der 6. Pol war mir der Betriebsspannung beaufschlagt. Nicht symmetrisch! Also bräuchtest du einen Adapter XLR-DIN mit 24 Volt-Wandwarze und guter (mehrstufiger) Siebung. Alternativ Akkubetrieb.
Nein. Eher Spannungsteiler. Ist aber unerwünscht.
Nö. Hier posten, hier mitlesen.
Thomas

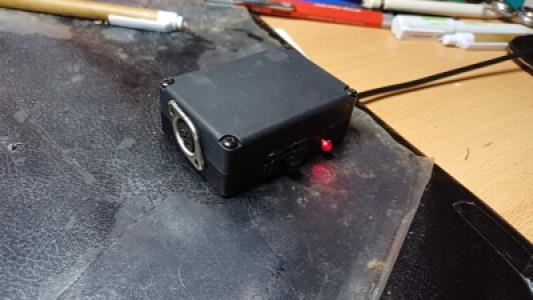

Hallo Zusammen ! Habe mir ein Kästchen mit einer 9 Volt Blockbatterie gebaut. Der 6 pol Stecker ist eigentlich ein 8 pol Stecker bei dem Grundig die Pins 6 + 7 entfernt hat. Der Plus der Batterie auf Pin 8 und Minus an die Masseleitung. Bei Radiomuseum.org gibts Schaltplan und Hinweise. Und aus dem Kästchen kommt von Pin 1 das Musiksignal sowie die Masse. Viele Grüße Stephan
